Anleitung Steckdosensäule
Diese Anleitung gilt für unsere Steckdosensäulen als 1fach, 2fach, 4fach und Essential - Ausführung. Der mechanische Aufbau und der elektrische Anschluss sind gleich. Bei der 4fach Variante sind entsprechend zwei weitere Steckdosen identisch angeschlossen.
Sicherheitshinweis
Bitte prüfen Sie den Lieferumfang und lesen Sie die Sicherheitshinweise vollständig. Für die Montage und den elektrischen Anschluss wird geeignetes Werkzeug benötigt. Der elektrische Anschluss darf ausschließlich durch eine Elektrofachkraft erfolgen.
1

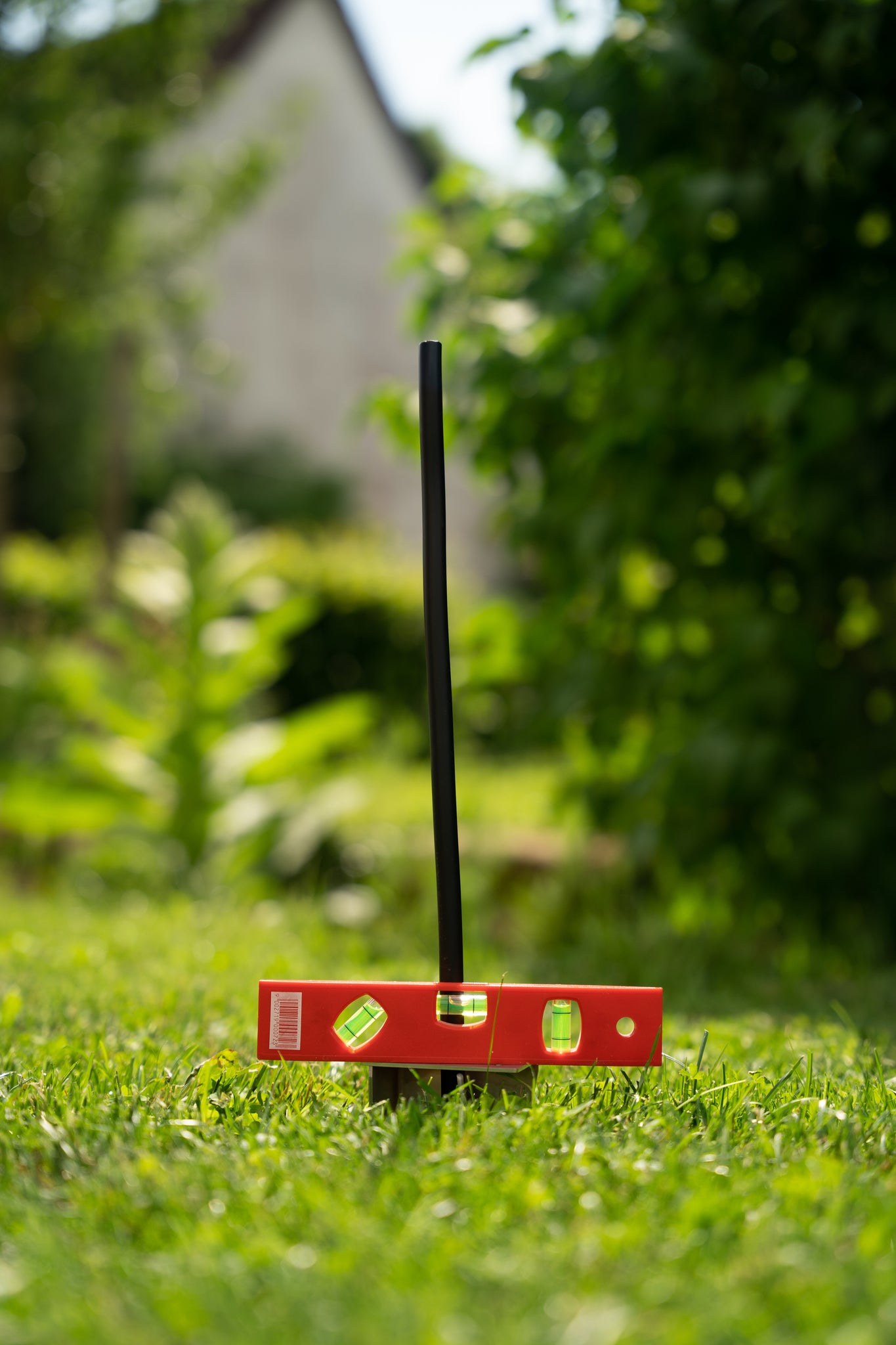

Stellen Sie sicher, dass der Untergrund oder der Erdspieß gerade ausgerichtet ist. Nutzen Sie dafür am besten eine Wasserwaage. Planen Sie die Kabellänge so, dass das Erdkabel spannungsfrei bis zur Säule geführt werden kann.
2

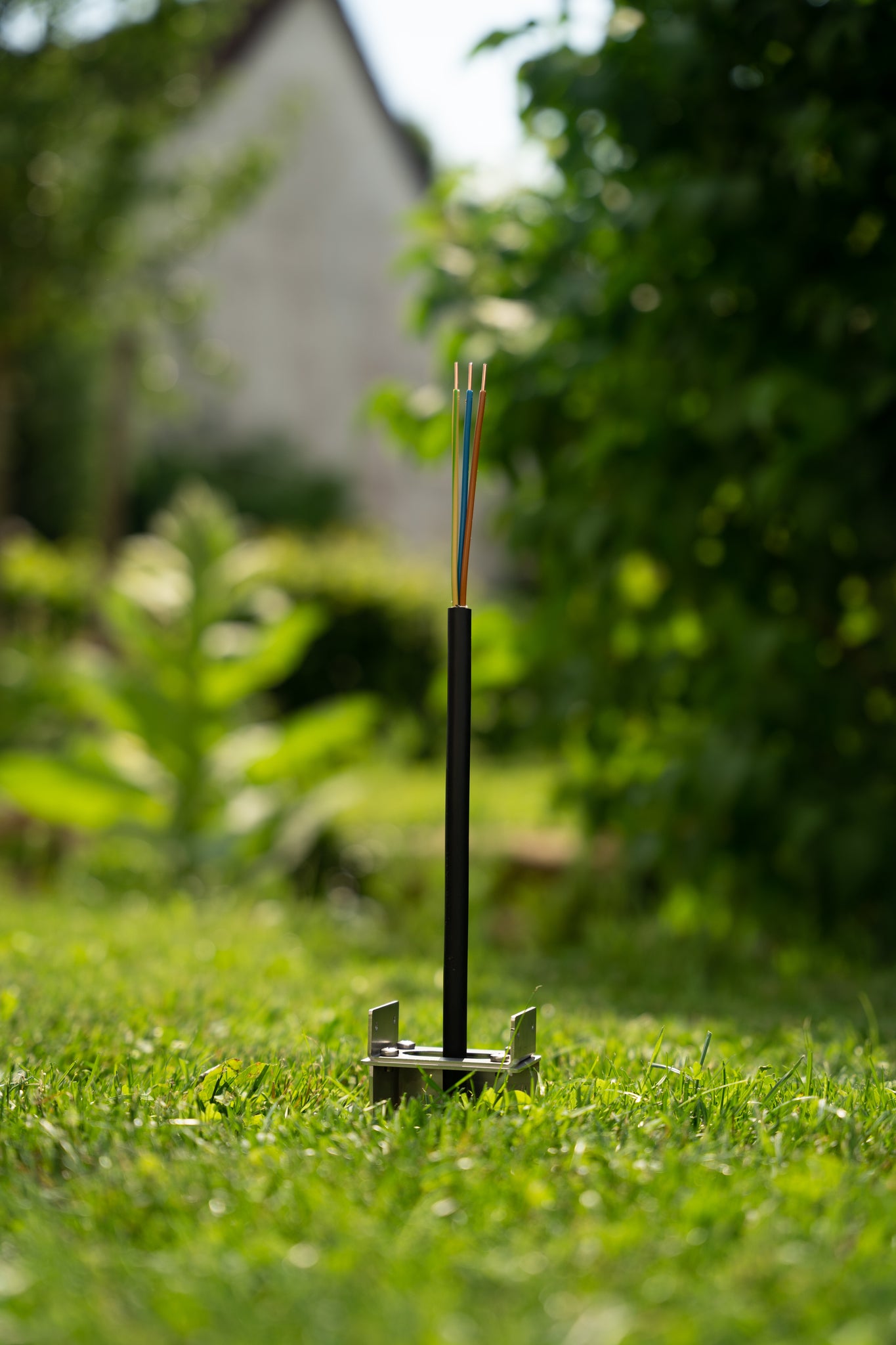

Entnehmen Sie die Montageplatte am Boden der Steckdosensäule. Positionieren Sie die Montageplatte am gewünschten Ort und befestigen Sie sie mit dem mitgelieferten Montagezubehör. Führen Sie das Erdkabel durch die Öffnung der Montageplatte und bereiten Sie das Kabel für den Anschluss vor (Außenmantel passend absetzen).
Achten Sie darauf, dass das Kabel später ohne Zug in die Säule geführt wird.
3

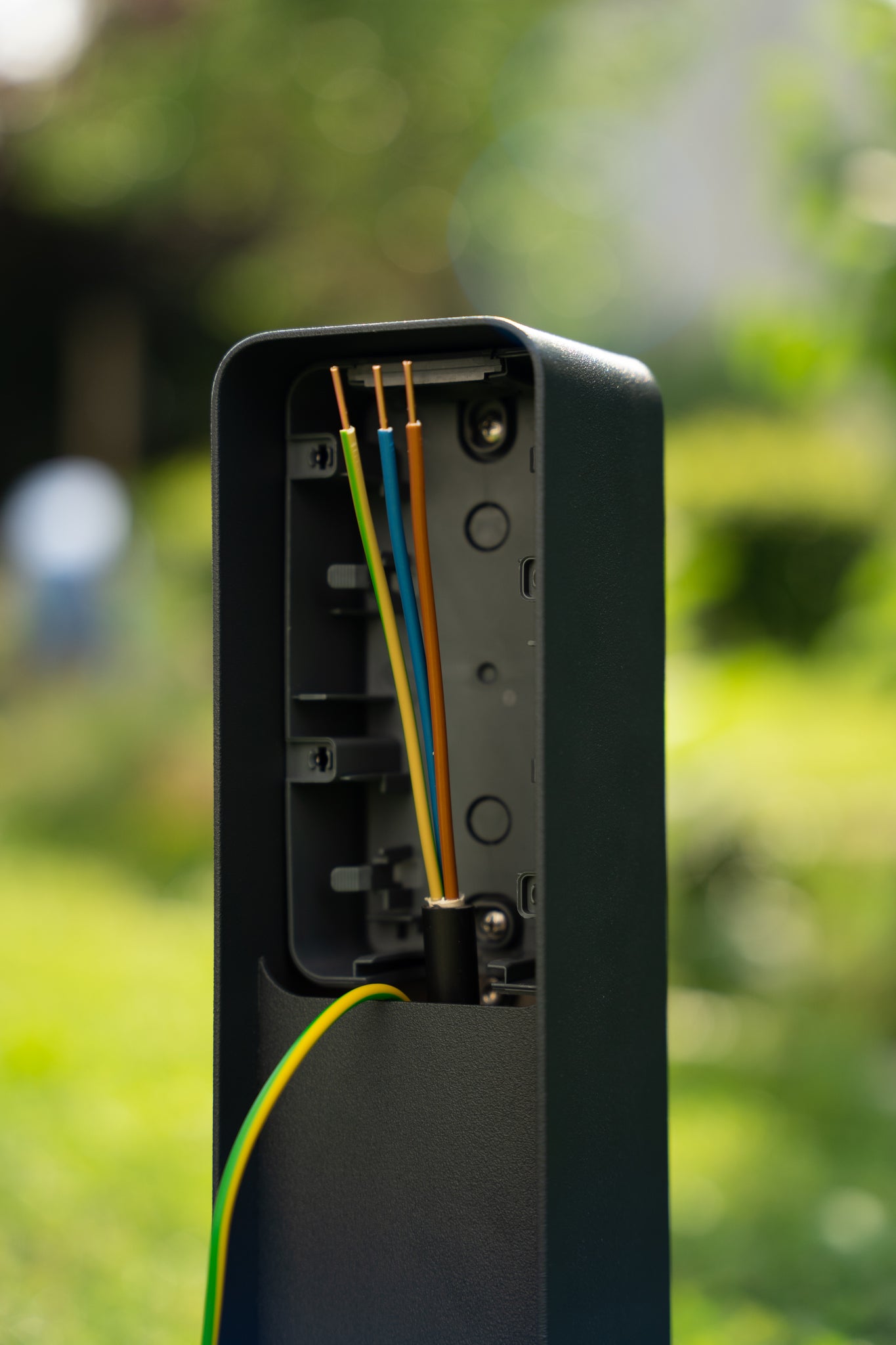

Entfernen Sie die Leitungseinführung. Führen Sie das Erdkabel von unten durch die Säule bis zum Steckdoseneinsatz. Setzen Sie anschließend die Leitungseinführung wieder ein und führen Sie das Kabel sauber durch die Dichtung, damit die Abdichtung korrekt sitzt.
Nur wenn Leitungseinführung und Dichtung korrekt sitzen, kann die Schutzart im geschlossenen Zustand erreicht werden.
4

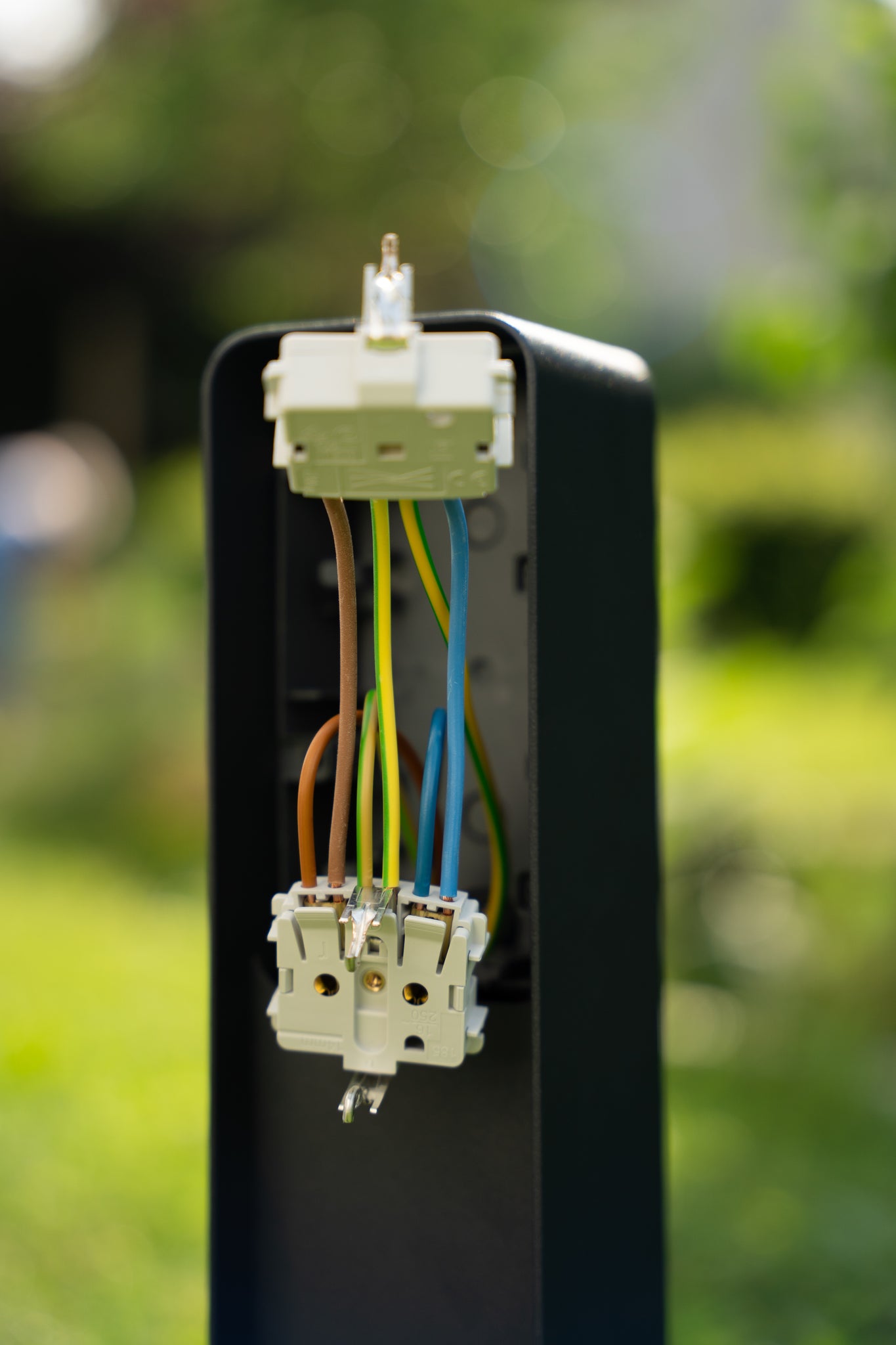

Elektrischer Anschluss: Lassen Sie den Anschluss des Erdkabels im Steckdoseneinsatz durch eine qualifizierte Elektrofachkraft durchführen. Dabei sind die geltenden Vorschriften zu beachten. Aus Sicherheitsgründen stellen wir keine Verdrahtungs oder Schaltanweisungen für Endanwender bereit.
Zulässiger Leiterquerschnitt je nach eingesetzter Steckdosenkomponente: 1,0 bis 2,5 mm².
5

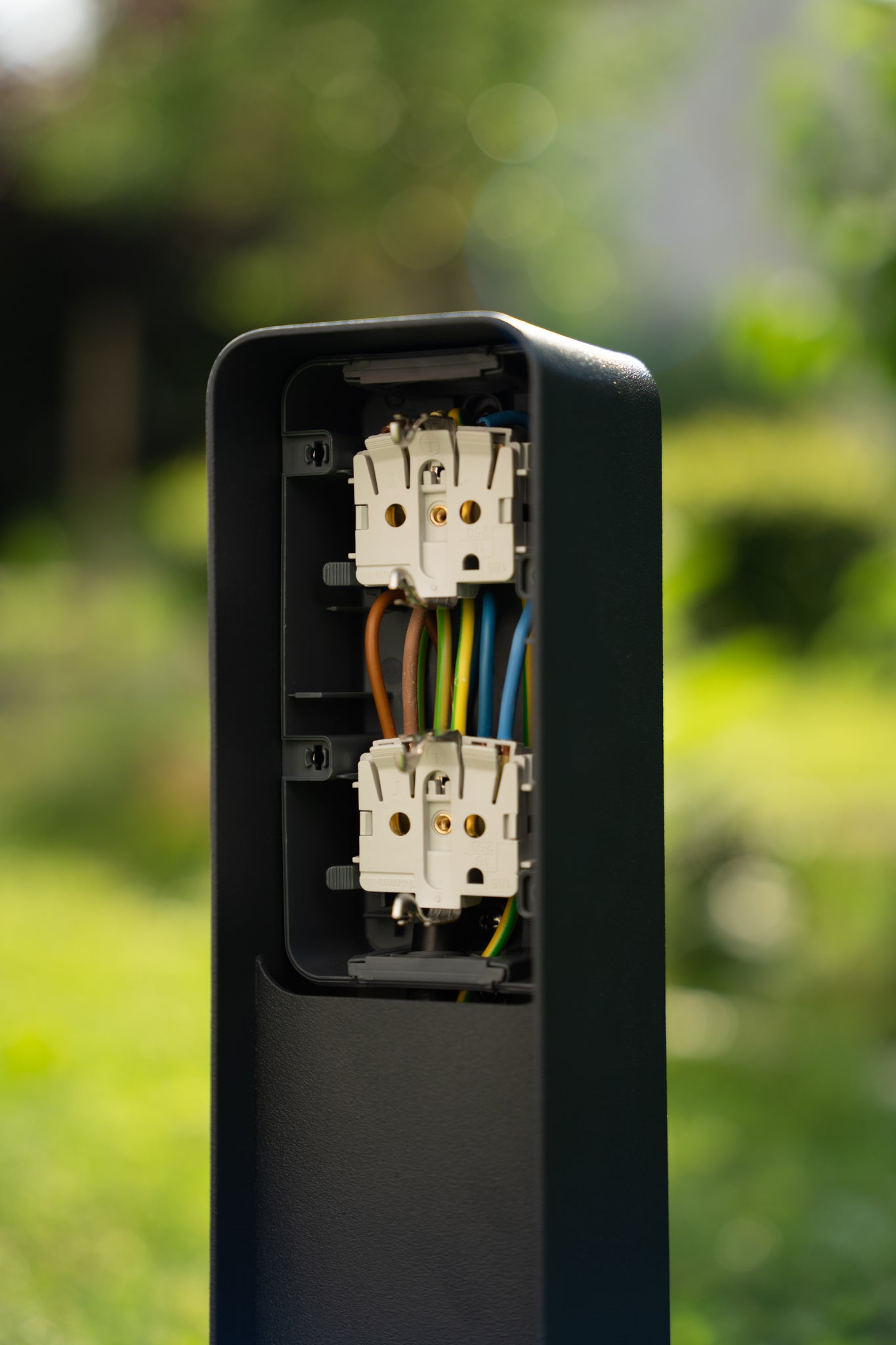

Setzen Sie die Steckdoseneinsätze in das Steckdosengehäuse ein und achten Sie auf einen sauberen Sitz. Stellen Sie sicher, dass keine Leitungen eingeklemmt werden und dass die Dichtungen korrekt anliegen.
6

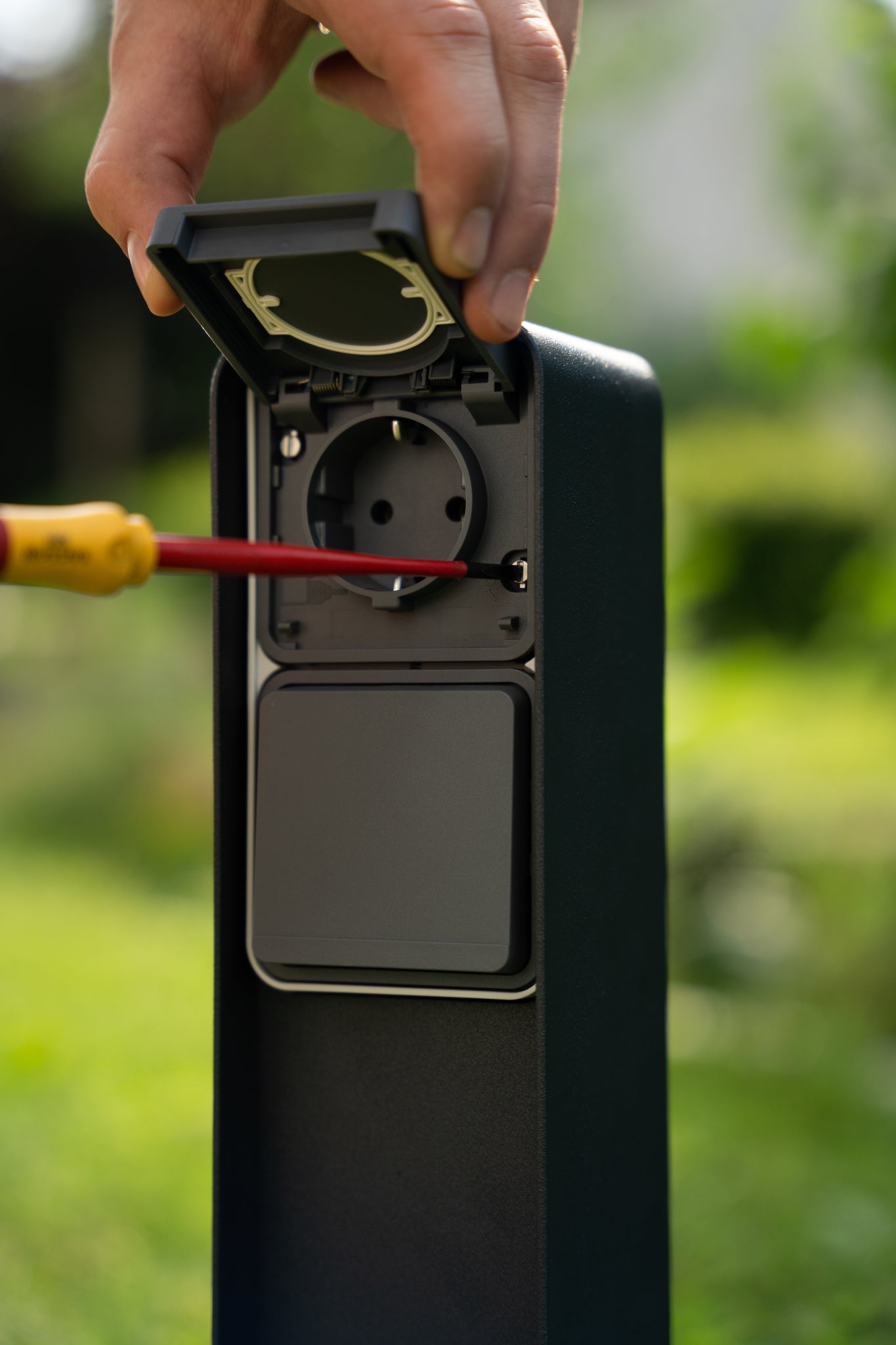

Setzen Sie den Deckel des Steckdoseneinsatzes auf und fixieren Sie ihn. Kontrollieren Sie zum Abschluss, ob alle Dichtflächen sauber schließen und die Steckdosensäule fest montiert ist.
Hinweis: Die Schutzart IP55 gilt bei vollständig geschlossenen Abdeckungen und Klappdeckeln. Bei geöffnetem Klappdeckel ist der Schutz reduziert.

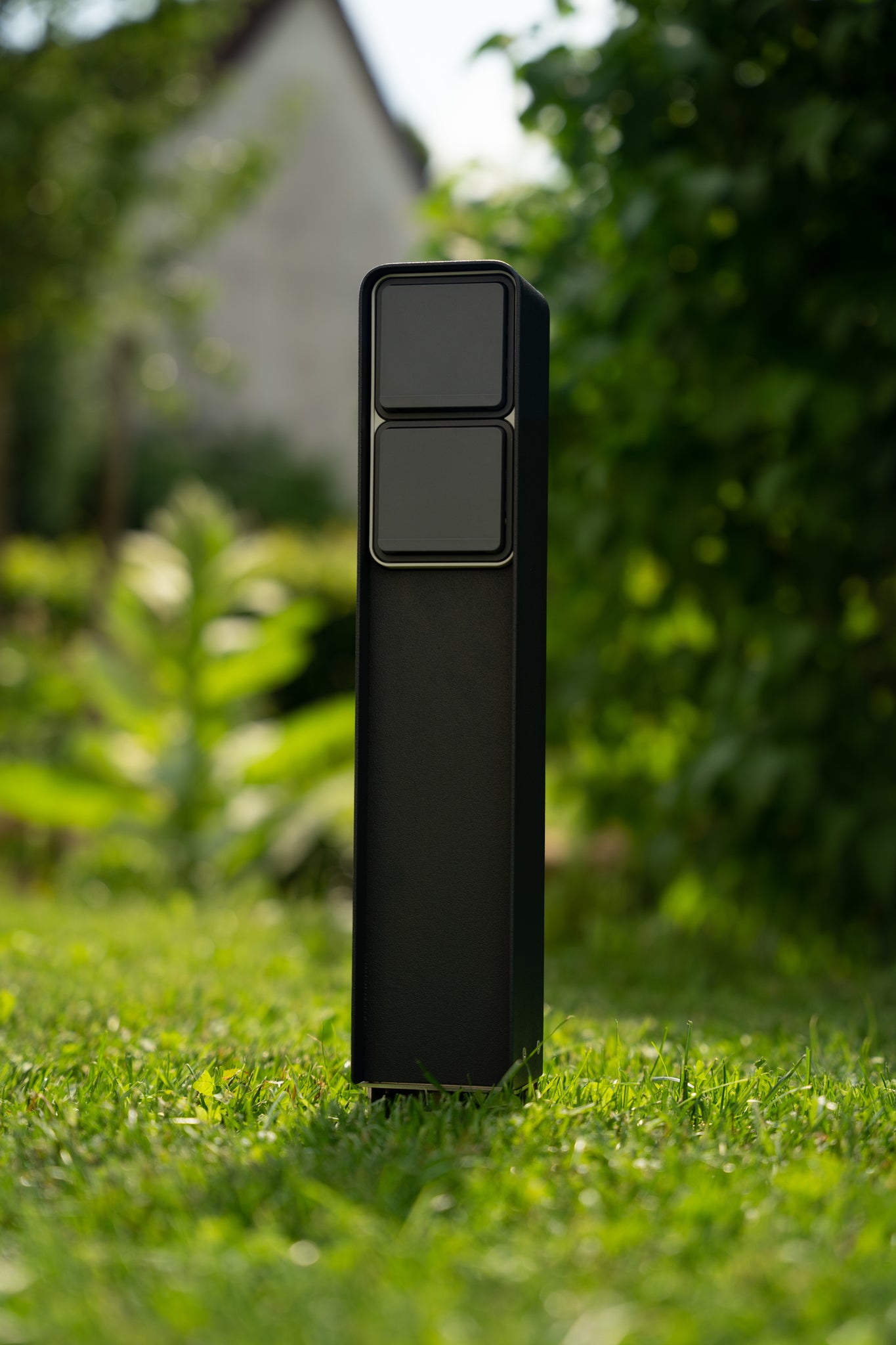

Voilà!
Die Inbetriebnahme erfolgt nach Prüfung durch die Elektrofachkraft.
Wichtige Sicherheits- und Installationshinweise
Unsere Steckdosensäule besteht aus einem Metallgehäuse (Cortenstahl) und ist mit Steckdosenkomponenten aus dem Berker W.1 Programm ausgestattet. Die Steckdosenkomponente ist für den Außenbereich vorgesehen und besitzt bei ordnungsgemäß geschlossenem Klappdeckel die Schutzart IP55.
Installation nur durch Elektrofachkraft
Der elektrische Anschluss (insbesondere Auswahl der Leitung, Absicherung, Fehlerstromschutz, Messungen und Inbetriebnahme) darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Arbeiten an elektrischen Anlagen sind lebensgefährlich. Vor Beginn aller Arbeiten ist die Anlage spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern.
Schutzart IP55: Voraussetzungen
Die Schutzart IP55 wird nur erreicht, wenn die Steckdosensäule fachgerecht montiert und angeschlossen ist und alle Dichtungen, Leitungseinführungen und Gehäuseteile korrekt sitzen. Die Kabeldurchführung muss so ausgeführt sein, dass die Dichtung sauber anliegt und das Kabel spannungsfrei geführt wird. Beschädigte Dichtungen, nicht korrekt verschlossene Abdeckungen oder unsachgemäße Montage können die Schutzart beeinträchtigen.
Wichtig: Deckel geöffnet, Nutzung der Steckdose
Die Schutzart IP55 bezieht sich auf den Zustand, in dem Abdeckungen und Klappdeckel ordnungsgemäß geschlossen sind. Bei geöffnetem Klappdeckel, zum Beispiel während der Nutzung, ist der Schutz gegen Wasser und Staub reduziert. Schützen Sie die Steckdosen während der Nutzung vor Regen, Spritzwasser und insbesondere vor Wasserstrahlen. Nach der Nutzung Klappdeckel wieder vollständig schließen.
Betrieb und Pflege
Die Steckdosensäule regelmäßig auf festen Sitz, Beschädigungen, Dichtungen und Kabeldurchführung prüfen. Bei sichtbaren Schäden nicht weiter betreiben und durch Fachpersonal prüfen lassen. Reinigung nur außen, mit leicht feuchtem Tuch. Keine aggressiven Reiniger verwenden. Keine Reinigung mit Hochdruckreiniger.
Haftung und Abgrenzung
Diese Anleitung beschreibt die mechanische Montage und allgemeine Hinweise. Sie ersetzt keine fachgerechte Elektroinstallation. Für die Einhaltung der geltenden Vorschriften, die Auswahl geeigneter Schutzmaßnahmen, die korrekte Installation sowie Prüfungen und Messungen ist die ausführende Elektrofachkraft verantwortlich.
Einklappbarer Inhalt
Geltungsbereich
Dieser technische Datenblock gilt für folgende Produkte:
- Steckdosensäule 2fach Anthrazit (Edelstahl, IP55)
- Steckdosensäule 4fach Anthrazit (Edelstahl, IP55)
- Steckdosensäule 2fach Corten (Cortenstahl, IP55)
- Steckdosensäule 4fach Corten (Cortenstahl, IP55)
- Steckdosensäule Essential 2fach (mit Erdspieß, IP55)
Hinweis: Die 4fach Ausführung entspricht konstruktiv dem gleichen Aufbau wie die 2fach Ausführung, jedoch mit zwei zusätzlichen Steckdosen, identisch angeschlossen.
Gehäuse und Montage
- Gehäusewerkstoff: Metallgehäuse, je nach Ausführung Edelstahl (pulverbeschichtet) oder Cortenstahl
- Materialstärke Gehäuse: 2 mm
- Bodenplatte: V2A Edelstahl, 2 mm, für Montage auf festen Untergründen
- Montagearten: Bodenplatte (Standard), optional Erdspieß (je nach Produktkonzept)
Abmessungen (B x T x H): 7,5 x 8,0 x 40,5 cm
Gewicht:
- 4fach Anthrazit: 2,5 kg
- 4fach Corten: 2,5 kg
- 2fach Anthrazit: 2,7 kg
- 2fach Corten: 2,7 kg
Essential Modell (mit Erdspieß)
Bauform: Steckdosensäule mit integriertem Erdspieß (ohne Bodenplatte)
- Gesamthöhe: 37 cm (davon ca. 20 cm Erdspieß)
- Gehäusemaße: Breite 8 cm, Tiefe 7 cm
- Kabelöffnung: ca. 5 x 2 cm (passend für 2 x 5x2,5 mm² Erdkabel)
- Kabel Fixierung: Kabelbinder (mitgeliefert)
Steckdosenkomponente
Die folgenden Werte beziehen sich auf die eingesetzte Steckdosenkomponente aus dem Berker W.1 Programm (je Steckdoseneinsatz):
- Nennspannung: 250 V AC
- Nennstrom: 16 A
- Schutzart: IP55 bei ordnungsgemäß geschlossenem Klappdeckel
- Stoßfestigkeit: IK05
- Werkstoff: Thermoplast
- Betriebstemperatur: −15 °C bis +30 °C
- Zulässiger Leiterquerschnitt: 1,0 bis 2,5 mm²
Schutzart IP55
IP55 wird nur erreicht, wenn Leitungseinführung, Dichtungen, Abdeckungen und Klappdeckel korrekt montiert, unbeschädigt und vollständig geschlossen sind.
IP55 bezieht sich auf den Zustand „geschlossen“. Bei geöffnetem Klappdeckel (z. B. während der Nutzung) ist der Schutz reduziert.
Während der Nutzung sind die Steckdosen vor Regen, Spritzwasser und insbesondere Wasserstrahlen zu schützen. Nach der Nutzung Klappdeckel vollständig schließen.
Installation und Verwendung
Verwendung: Anschluss an eine feste Elektroinstallation im Außenbereich, entsprechend den örtlich geltenden Vorschriften.
Montage, elektrischer Anschluss, Schutzmaßnahmen (Absicherung, Fehlerstromschutz), Messungen und Inbetriebnahme dürfen ausschließlich durch eine Elektrofachkraft erfolgen.
Die Einhaltung der Schutzart und Betriebssicherheit hängt von der fachgerechten Montage, der Auslegung der Zuleitung und der Installation vor Ort ab.
Betrieb, Wartung, Reinigung
Regelmäßige Sichtprüfung auf festen Sitz, Beschädigungen, Dichtungen und Kabeldurchführung.
Bei sichtbaren Schäden nicht weiter betreiben, Prüfung durch Fachpersonal veranlassen.
Reinigung nur außen mit leicht feuchtem Tuch. Keine aggressiven Reiniger. Keine Hochdruckreinigung.
